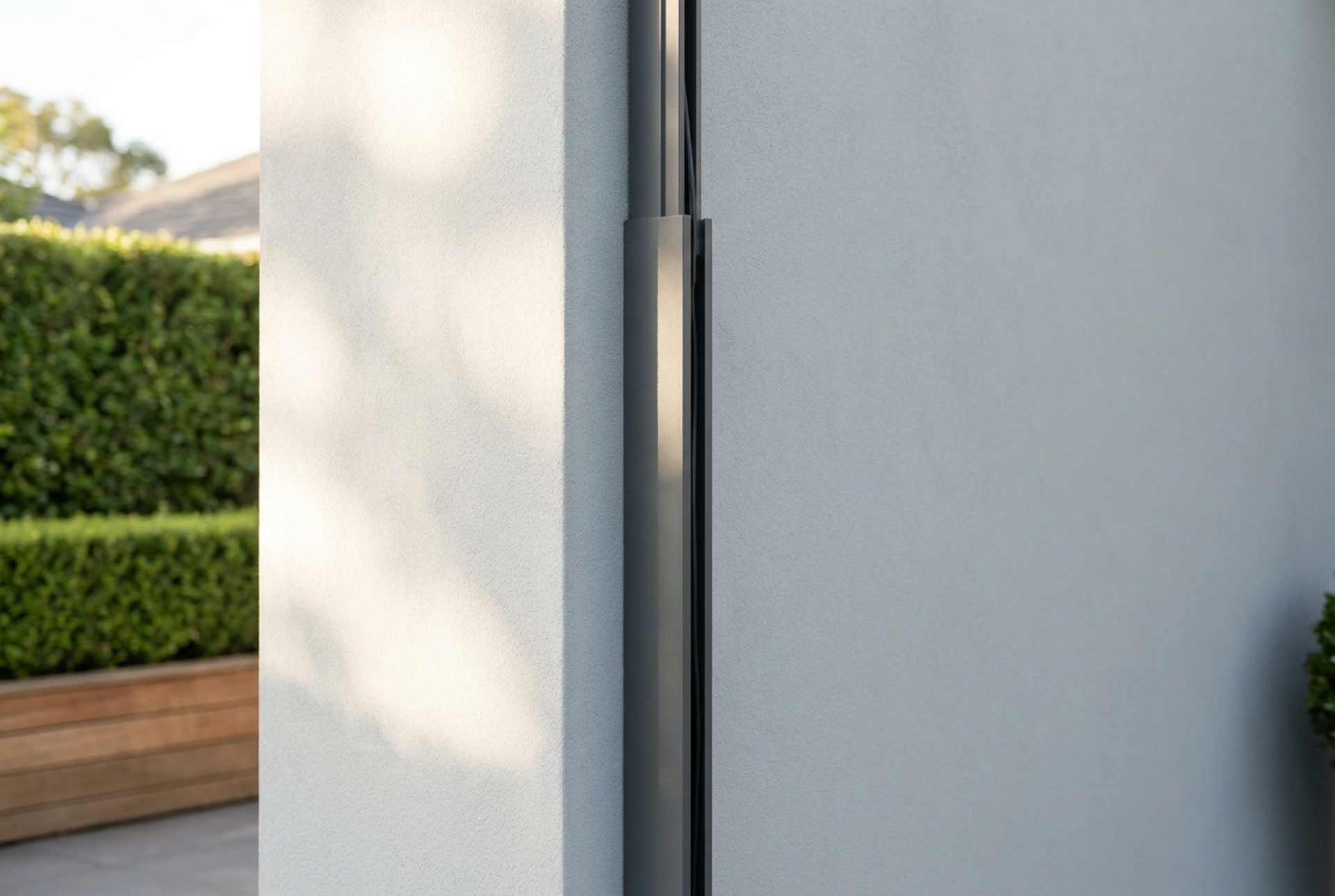

Външното окабеляване изисква специални мерки за защита срещу атмосферни влияния, температурни колебания и механични повреди. Правилното полагане на кабели във външен кабелен канал гарантира дълготрайност на инсталацията и предотвратява потенциални опасности като къси съединения и проникване на вода в сградата.
Избор на материал за външния канал: Физика на материалите
При избора на външен кабелен канал материалът е от първостепенно значение. Стандартната пластмаса за вътрешна употреба бързо деградира под влияние на ултравиолетовите (UV) лъчи от слънцето. Трябва да се използват канали, изработени от поливинилхлорид със специални UV стабилизатори (UV-resistant PVC) или алуминий. UV радиацията разрушава полимерните вериги на обикновената пластмаса, правейки я крехка и ронлива само след един сезон.
Алуминиевите канали предлагат максимална механична защита и пълна устойчивост на слънчева светлина, но изискват прецизно рязане и заземяване, ако в тях се полагат силови кабели. PVC каналите са по-гъвкави, не корозират и се обработват по-лесно, което ги прави отлична алтернатива, стига да имат съответния сертификат за устойчивост на външни условия.
Термично разширение и механично напрежение
Външните условия са свързани с големи температурни амплитуди – от под нулата през зимата до над 40 градуса по Целзий на директно слънце през лятото. Всички материали се разширяват и свиват при промяна на температурата. Коефициентът на линейно топлинно разширение на PVC е сравнително висок.
За да се избегне деформация или откъртване на канала от фасадата, трябва да се спазват следните правила:
- При фиксиране на канала към стената не затягайте винтовете докрай. Оставете малък луфт, който позволява на материала да се плъзга минимално при термично разширение.
- Използвайте монтажни отвори с елипсовидна форма вместо кръгли.
- Оставяйте разстояние от няколко милиметра между отделните секции на канала, което да компенсира линейното разширение през горещите летни дни.
Защита от влага и ефектът на капилярността
Водата е най-големият враг на външните инсталации. Дори каналът да е плътно затворен, температурните разлики между деня и нощта създават конденз вътре в него. Физическото явление кондензация се случва, когато топлият и влажен въздух влезе в контакт със студените стени на профила.
За да предотвратите натрупването на вода, винаги пробивайте малки дренажни отвори с диаметър 2-3 мм в най-ниските точки на хоризонтално разположените канали. Това позволява на конденза да се оттича гравитачно. Освен това, входните и изходните точки, където кабелите влизат в сградата, трябва да бъдат херметизирани с неутрален силикон или полиуретаново лепило-уплътнител. Важно е да се избягва киселинен (оцетен) силикон, тъй като той може да корозира металните компоненти и обвивката на някои кабели.
Радиус на огъване и подреждане на кабелите
Всеки кабел има минимален радиус на огъване, определен от неговата структура и сечение. При прекалено рязко огъване се уврежда както външната изолация, така и вътрешната структура на проводниците (особено при коаксиални кабели и оптични влакна).
При преминаване около ъгли на сградата използвайте фабрични ъглови елементи (колена), които осигуряват плавен завой и предпазват кабела от пречупване. Вътре в самия канал кабелите не трябва да се преплитат. Преплитането води до локално прегряване поради липса на въздушна циркулация. Кабелите трябва да се полагат успоредно, като се фиксират с пластмасови скоби или превръзки, които са устойчиви на UV лъчи.
Техника на монтаж върху различни фасадни материали
Методът на закрепване зависи пряко от материала на външната стена. При тухла или бетон използвайте качествени дюбели и винтове от неръждаема стомана, за да предотвратите появата на грозни ръждиви петна по фасадата след време. При монтаж върху изолация (стиропор или каменна вата) използвайте специални спираловидни дюбели за изолация, които се забиват директно в мазилката и изолационния слой без термомостове.
Никога не разчитайте единствено на монтажно лепило за външен монтаж на тежки канали, тъй като атмосферните влияния и теглото на кабелите с времето ще компрометират лепилната връзка.
