Ефективността на охлаждащата подложка за лаптоп зависи изцяло от термодинамичния дизайн на преносимия компютър и физиката на топлинния трансфер. Разбирането на тези механични и термични процеси помага да се определи кога допълнителният въздушен поток носи реална полза и кога инвестицията в подобно устройство е излишна.
Как работи вътрешното охлаждане на лаптопа
За да разберем кога външното охлаждане е ефективно, трябва първо да анализираме как лаптопът изхвърля топлината. Централният процесор (CPU) и графичният чип (GPU) генерират интензивна топлина при натоварване. Тази топлина се провежда чрез термоконтактна паста към медни топлинни тръби, в които циркулира флуид. Флуидът се изпарява близо до чиповете, пренася топлината до медните или алуминиевите радиатори в краищата на корпуса и се кондензира обратно.
Вътрешните вентилатори засмукват хладен въздух от околната среда и го изтласкват през ламелите на радиатора, охлаждайки флуида в тръбите. Този непрекъснат цикъл на конвекция и проводимост поддържа температурата в безопасни граници. Проблемът възниква, когато обемът на засмуквания въздух е ограничен или когато корпусът на лаптопа задържа твърде много топлина поради лош материален обмен.
Значението на вентилационните отвори на корпуса
Успехът на всяка активна охлаждаща подложка зависи пряко от местоположението на вентилационните решетки на лаптопа. Тук се наблюдават три основни конфигурации:
- Засмукване отдолу, изхвърляне отстрани или отзад: Това е класическият дизайн за геймърски и мощни работни станции. При тези устройства активната подложка работи най-добре, тъй като вкарва хладен въздух директно под налягане в засмукващите отвори на лаптопа, подпомагайки вътрешните вентилатори.
- Пасивно охлаждане без вентилатори: Много съвременни ултрабуци имат изцяло затворен корпус от алуминиева сплав без вентилационни отвори. При тях активната подложка с вентилатори е напълно неефективна. Топлината се разсейва главно чрез кондукция през металния корпус. В този случай метална пасивна стойка с висока термична проводимост върши много по-добра работа от вентилаторна подложка.
- Изхвърляне на въздуха отдолу: Някои специфични модели изхвърлят топлия въздух надолу. Ако поставите активна подложка, която духа нагоре, ще се създаде въздушна тапа – двата въздушни потока ще се сблъскат, което ще доведе до драстично повишаване на вътрешната температура.
Физика на топлинния трансфер: Конвекция срещу Кондукция
Охлаждащите подложки използват два основни физични принципа за понижаване на температурата: принудителна конвекция и проводимост.
Принудителната конвекция се осъществява от вентилаторите на подложката. Те увеличават скоростта на въздушния поток около долния капак на лаптопа. Според закона за охлаждане на Нютон, скоростта на топлообмен е правопропорционална на температурната разлика и скоростта на флуида. Чрез постоянно обновяване на въздушния слой под лаптопа се предотвратява образуването на топлинен джоб – зона със силно нагрят въздух, която пречи на естественото охлаждане.

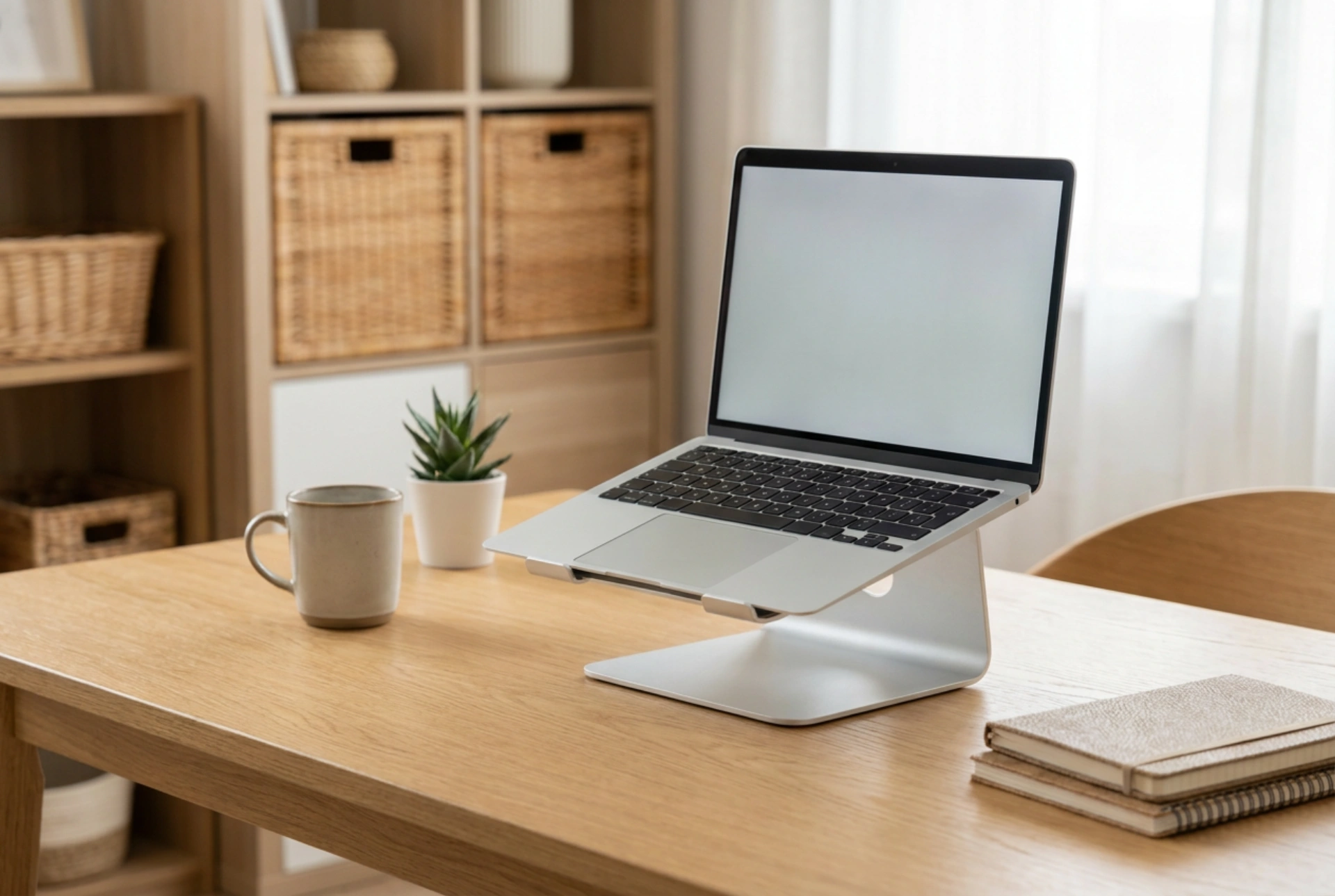

Кондукцията (топлопроводимостта) влиза в сила, когато използваме алуминиеви пасивни стойки. Алуминият има много висок коефициент на топлопроводимост в сравнение с пластмасата. Когато металният корпус на лаптопа докосва алуминиева стойка, топлината се предава директно към нея, превръщайки я в гигантски външен радиатор.
Термотротлинг: Защитната реакция на хардуера
Когато температурите на силициевия чип достигнат критични нива, обикновено около 90–100 градуса по Целзий, се активира защитен механизъм, известен като термотротлинг. За да предотврати перманентна повреда на полупроводниците, процесорът автоматично намалява своята работна честота и напрежение. Това води до незабавен спад в производителността на системата, което се усеща като забавяне при работа.
Намаляването на температурата на корпуса дори само с няколко градуса чрез правилно подбрана охлаждаща подложка може да предотврати навлизането в този защитен режим. Това не прави хардуера по-бърз от фабричния му капацитет, но му позволява да поддържа максималната си мощност за неограничено време при продължително натоварване.
Практически стъпки за оптимизиране на охлаждането
За да постигнете максимален ефект, следвайте тези практически насоки за термодинамична оптимизация на работното място:
- Свободно пространство: Често само повдигането на лаптопа на няколко сантиметра от бюрото чрез обикновена пасивна стойка намалява температурата с 3 до 5 градуса по Целзий. Това позволява на естествената конвекция да работи безпрепятствено.
- Съгласуване на вентилаторите: Преди да закупите активна подложка, проверете точно къде се намират отворите на вашия компютър. Използвайте подложка, чиито вентилатори съвпадат по позиция с тези на лаптопа. Въздушният поток, насочен към плътна пластмаса, няма да донесе никакъв резултат за вътрешните компоненти.
- Почистване от прах: Никаква външна система не може да компенсира задръстен с прах радиатор. Праховите отлагания действат като термоизолатор и напълно блокират извеждането на горещия въздух. Редовното почистване със сгъстен въздух е задължително условие за нормалната работа на хардуера.
